Tuin- en buitenverlichting aansluiten op een grondkabel

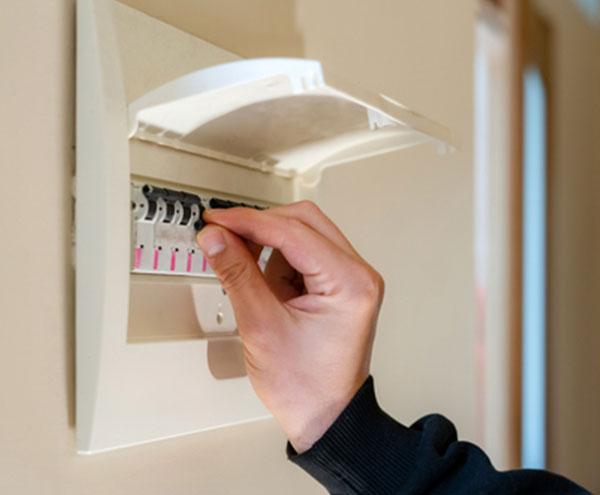

Voor je begint is het belangrijk om te zorgen dat je veilig werkt. Dit doe je door de spanning van de groep te halen waaraan je gaat werken. Schakel daarom in de meterkast de groep uit op de zekering. Gebruik een spanningzoeker om te controleren of de stroom echt uit is.

Dit heb je nodig:
Spanningszoeker

Leg de lampen op de plaats waar ze komen. Bereken vervolgens hoeveel kabel je nodig hebt.

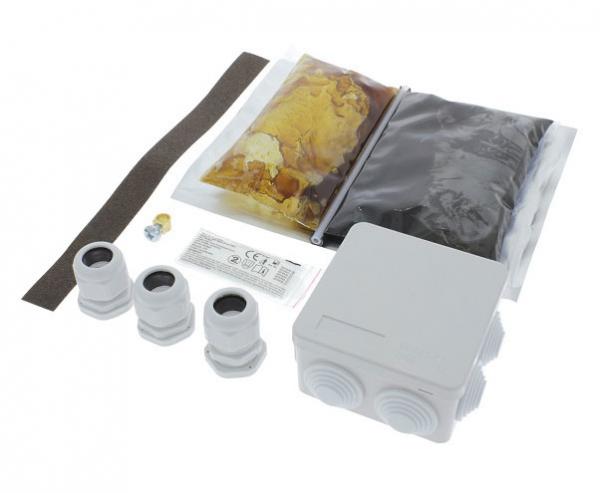

Begin met het plaatsen van de centrale kabeldoos. Dit is het punt van waaruit je begint en van waaruit je de tuinelektra uitbouwt.

Vanuit de kabeldoos leg je de kabels naar de stroompunten die je wilt aansluiten. Let op dat je genoeg kabel over hebt bij de aansluitpunten. Ga je een stroomkabel ondergronds aanleggen, dan moet je de kabel uit veiligheidsoverwegingen minimaal 60 centimeter onder de grond leggen. Gebruik hiervoor een lange smalle spade.

Kies je ervoor de kabel bovengronds te laten lopen? Leid de kabel dan strak en recht langs een muur. Dit lukt alleen als je deze door een elektrabuis laat lopen. Zet deze vast op de muur met zadels.

Tip van de vakman:
Ga je grondkabel ondergronds aanleggen en stuit je op een boomwortel? Hak die dan niet stuk. Graaf hem vrij en trek de kabel eronder door.

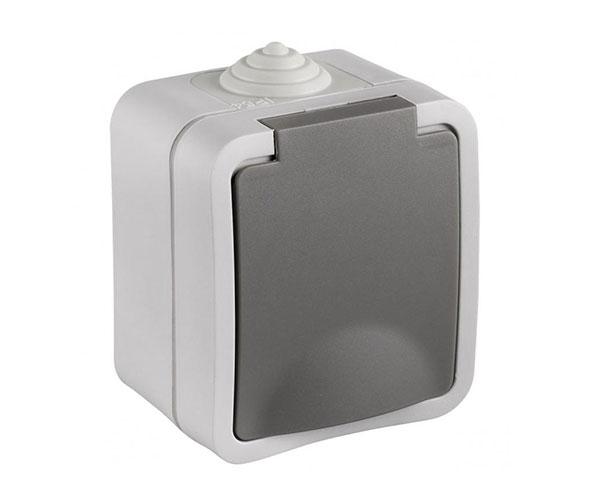

Let op dat je in de tuin alleen spatwaterdichte stopcontacten en schakelaars gebruikt.

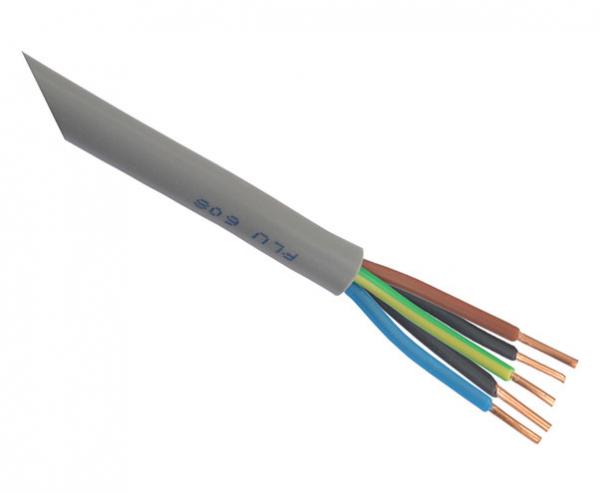

Heb je de kabels gelegd, strip dan 10 centimeter van de grijze buitenkant van de draad en strip 1 centimeter van de eindes van alle gekleurde draden.  De kleuren van de draden staan voor de verschillende functies die ze hebben:
Zwart: schakeldraad
Bruin: fasedraad
Blauw of grijs: 0-draad
Geel/groen: aardedraad

• Snijd het omhulsel van de kabel weg, zodat de draden die je moet aansluiten vrijkomen. Doe dat zorgvuldig zodat de kabel intact blijft tot aan het punt waar hij de doos in gaat. Je gebruikt hiervoor een striptang.
• Verbind de draden in de doos, kleur aan kleur.
• Voer de kabel in de doos met de bijhorende wartel en rubberring. Zo voorkom je dat er water in de doos kan komen.
• Prik de condensgaatjes onderaan de doos open met een scherp voorwerp. Als er dan condenswater in de doos komt, dan kan het er zo weer uit lopen.

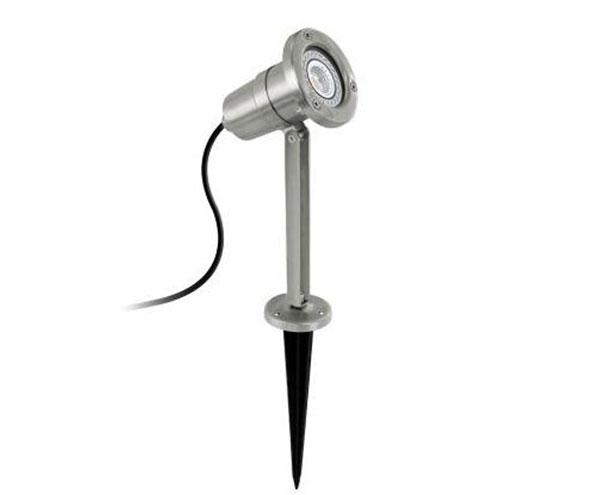

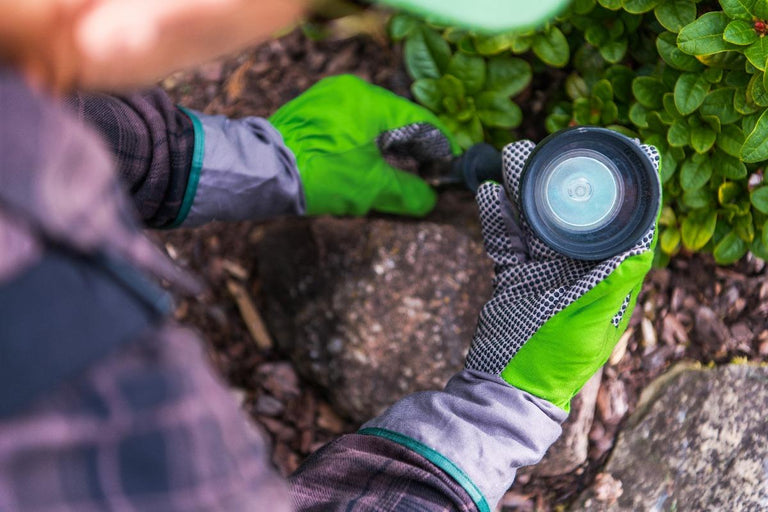

De laatste stap is het aansluiten van de buitenverlichting op de grondkabel. De buitenlamp monteer je vervolgens in het midden van de kabel aan de draadeindes. Volg nauwkeurig de handleiding van de lamp. Zorg in het geval van een metalen lamp voor aarding. Sluit de lamp aan, schakel de stroom weer in en controleer of de lamp werkt.

Dit heb je nodig:
Tuinverlichting
