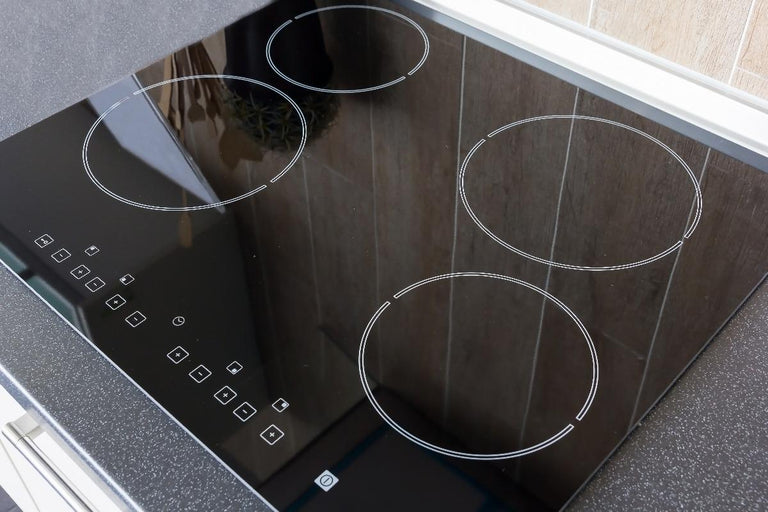

Wanneer je een elektrische kookplaat aanschaft, is er niet standaard een perilex stekker op aangesloten. Deze moet je er dus zelf bij aanschaffen. De reden hiervoor is dat de manier van aansluiten per stopcontact verschilt.
Perilex aansluiten
Schakel voor je begint de stroom uit van het punt waar je het perilex stopcontact op wilt aansluiten. Het gaat hier om een dubbele installatiegroep (de fornuisgroep). Controleer met een spanningszoeker of er geen spanning meer op het punt staat.
Welk systeem heb je in de groepenkast?
Eerst moet je weten welk systeem je in de groepenkast hebt. Dit kan een 1-fase-systeem of een 3-fase-systeem zijn.
1-fase systeem
Bij een 1-fase groepenkast moet je, om toch voldoende vermogen te kunnen leveren, de perilex-aansluiting opsplitsen. Zo raken de leidingen niet overbelast. De stroom wordt over twee draden verdeeld en komt over de 0-draad weer terug.
3-fase systeem – kookplaat aansluiten 5 draden
Is er een 3-fase-aansluiting, dan kan je hier zonder problemen een elektrische kookplaat op aansluiten. De stroom wordt automatisch verdeeld over de drie fasen.
Perilex stopcontact aansluiten bij 1-fase
Je begint met het midden bovenaan (bij PE) aansluiten van de binnenkomende groen-gele aardedraad. De blauwe 0-draad (vanuit N1 in de groepenkast) sluit je links bovenin aan en de andere blauwe 0-draad (vanuit N2 in de groepenkast) sluit je rechts bovenin aan. De bruine fasedraad vertrekt vanaf punt L1 in de groepenkast en komt linksonder op het perilex stopcontact. De andere bruine fasedraad die van markering L2 vertrekt, sluit je rechtsonder aan.
Perilex stopcontact aansluiten bij 3-fase
Bij een 3-fase groepenkast gebruik je een aardedraad, 0-draad en drie fasedraden. Eerste sluit je de groen-gele aardedraad aan midden bovenaan (bij PE). De blauwe 0-draad sluit je links bovenin aan op het perilex stopcontact (vanuit markering N in de groepenkast). Nu ga je de drie fasedraden netjes aansluiten. Bij een aansluiting met VD-draad (400 V) ga je uit van deze volgorde: fasedraad (bruin) die vertrekt van punt L1 sluit je rechtsboven aan op het perilex stopcontact. De fasedraad die vertrekt van punt L2 sluit je rechtsonder aan. De derde fasedraad die komt vanaf punt L3 sluit je linksonder aan.
3-fase aansluiten – drie verschillende kleuren fasedraden
Als je een aansluiting met een kabel (400 V) hebt, heb je te maken met verschillende kleuren fasedraden (bruin, zwart en grijs). Je doet dan alles wat hierboven staat bij het aansluiten van 3-fase, alleen wijkt het laatste stukje iets af. De fasedraad (bruin) die komt vanaf punt L1 sluit je rechtsboven aan op het perilex stopcontact. De zwarte fasedraad die is gemarkeerd als L2 sluit je rechtsonder aan. De grijze fasedraad die komt vanaf punt L3 sluit je linksonder aan.
Alle bedrading is nu op de juiste manier aangesloten. Om de elektrische bedrading netjes weg te werken kun je kiezen voor een perilex stopcontact inbouw of een perilex stopcontact uitbouw.
