Zelf een split airco installeren

De locatie van de split airco is erg belangrijk: de juiste plek zorgt er immers voor dat de ruimte zo snel en effectief mogelijk gekoeld wordt. Houd er bij het bepalen van de plek van de buiten- en binnen-unit rekening mee dat je deze niet ophangt in de buurt van een plek waar brandbare stoffen of gassen kunnen lekken. Dus niet in de buurt van een kookplaat of open haard. Hang de binnen- en buiten-unit daarnaast niet te ver van elkaar. De leidingen van de airco zijn namelijk vaak maximaal 5 meter lang. Houd daarom een afstand van tussen de 2,5 tot 4,5 meter aan.

De binnen-unit komt aan de muur te hangen, aan een wandbeugel. Die ga je eerst monteren. Klik de wandbeugel van de binnen-unit, houd deze tegen de muur en teken één schroefgaatje af. Boor in dit gat en stop er een plug in. Je kunt de wandbeugel nu al licht vastschroeven. Pak vervolgens een waterpas, hang de wandbeugel recht en schroef het tweede gaatje. Je kunt nu de wandbeugel volledig vastschroeven.

Je gaat nu het gat boren waar de koelleiding en stroomkabel doorheen komen. Dat kan zowel links als rechts van de wandbeugel, hoewel rechts meer gebruikelijk is. Belangrijk is dat je altijd de aangegeven afstanden aanhoudt tussen het gat en de beugel. Wijk dus niet af van de bijgeleverde dimensietekeningen en meet alles goed op! Boor het gat met behulp van een diamantboor: je krijgt dan een gat van 65 milliliter doorsnede. Zorg dat je licht hellend naar beneden boort, zodat het condenswater straks op een natuurlijke manier afloopt.

De buiten-unit moet op de juiste plek buiten worden geïnstalleerd. Dat doe je op twee kunststof opstellingsbalken. Schroef de buiten-unit goed vast op de opstellingsbalken, zodat deze niet zomaar kan verplaatsen.

Als de buiten-unit op z’n plek staat, pak je de 5-aderige (stuur)stroomkabel, de koelleiding en de condensslang en steek die van buiten door het gat naar binnen. Duw zo ver mogelijk door, zodat je binnen genoeg ruimte hebt om de slangen te installeren.

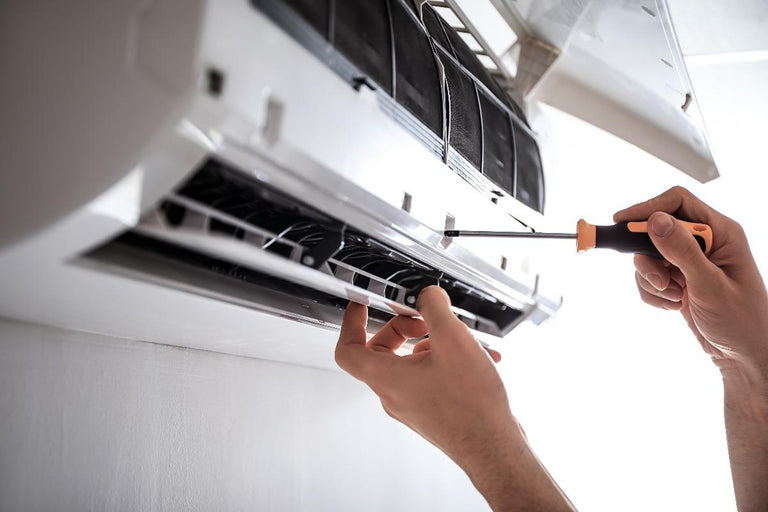

Om de split-airco goed z’n werk te laten doen, moeten alle kabels en leidingen goed worden aangesloten op de binnen-unit. Hoe je dat precies doet, kan verschillen per type split airco. Zeker is in ieder geval dat je bij elke split airco een bedradingsschema ziet wat je heel nauwkeurig dient op te volgen. Een verwisseling van draden kan fataal zijn! Ook belangrijk bij het aansluiten van de leidingen: zorg ervoor dat er geen knik in de leidingen komt en dat er géén stof of gruis in de koelleiding belandt. Raadpleeg tot slot te allen tijde het bijgeleverde instructieboek en volg de stappen die daarin beschreven staan.

Zeer belangrijk als je zelf een split airco gaat installeren: het inwikkelen van alle leidingen en kabels met stevige tape. Bevestig eerst de condensslang aan de onderkant van de ingepakte koelleidingen. Dat doe je met zelfklevende vinyltape. Vervolgens wikkel je zowel de condensslang als de stroomstuurkabel en koelleiding in met schuimen buisisolatie, zodat het een ‘pakketje’ wordt. Let op: zorg dat de condensslang onderaan dit pakketje zit (om brand- of waterschade te voorkomen) en laat de stuurstroomkabel niet kruisen met andere leidingen!

Je kunt nu eindelijk de binnen-unit ophangen aan de wandbeugel. Aan de onderkant van de binnen-unit zitten haken. Hoor je een klikgeluid, dan zit de binnen-unit vast. Controleer met je waterpas of de binnen-unit helemaal recht hangt. Heel belangrijk, want anders kan er waterschade ontstaan.

Verplaats je weer naar buiten om de kabelgoot te bevestigen. Dat is de goot die de leidingen en buizen beschermt. De kabelgoot begint direct onder het geboorde gat, waar de kabels doorheen steken. Zet de buis vast met behulp van schroeven. Zorg ervoor dat je de kabelgoot nooit haaks plaatst, maar rekening houdt met de buigradius. Een knik in de buis of leiding is vaak fataal en kan ervoor zorgen dat de airco niet goed zijn werk doet.

Voor deze stap geldt hetzelfde als de aansluiting van de leidingen op de binnen-unit: volg het bedradingsschema nauwkeurig en lees het bijgeleverde instructieboek. Ga voorzichtig te werk, verwissel geen draden en maak geen knikken in de leidingen.

Je hebt nu bijna helemaal zelf je split airco kunnen installeren. Voordat je echter onbezorgd kunt genieten van de voordelen van dit apparaat, is het belangrijk dat je de inbedrijfstelling regelt. Je hebt namelijk met koelgassen en druk te maken en dat kan gevaarlijk zijn als de airco niet goed geïnstalleerd is. Alleen F-gassen gecertificeerde monteurs mogen deze inbedrijfstelling uitvoeren. Zo’n monteur stelt vast of de installatie correct, lekdicht en veilig is gebeurd en of er sprake is van optimale veiligheid en prestatiezekerheid. Is dat het geval, dan is de airco 100% gebruiksklaar en kun je ervan gaan genieten!
