Een multimeter gebruiken, hoe doe je dat?

Als je met elektriciteit aan de slag gaat, moet je misschien een multimeter of spanningsmeter gebruiken. Maar wat is een multimeter eigenlijk? Hubo legt uit wat een multimeter is en hoe je het moet gebruiken.

Wat is een multimeter?

Om te weten hoe je een multimeter kan gebruiken, is het handig om te weten wat het precies is. Een multimeter, ook wel spanningsmeter genoemd, is een gereedschap dat je kan gebruiken om stroom, weerstand en elektrische spanning te meten. Tegenwoordig zijn de meeste multimeters digitaal, maar er zijn ook nog analoge versies op de markt. Multimeters zijn er in vier verschillende categorieën, van lage tot hoge spanning: I, II, III en IV. Voor in huis heb je in de meeste gevallen categorie II nodig.

Categorie I: Voor het meten van lage spanning zoals zaklampen, accu’s en mobiele telefoons.
Categorie II: Voor het meten van apparaten met een stekkerverbinding (huishoudelijke apparaten).
Categorie III: Voor het meten van elektrische installaties met 400V of voor fornuizen met een hoog vermogen.
Categorie IV: Voor het meten van hoofdaansluitingen en ondergrondse leidingen.

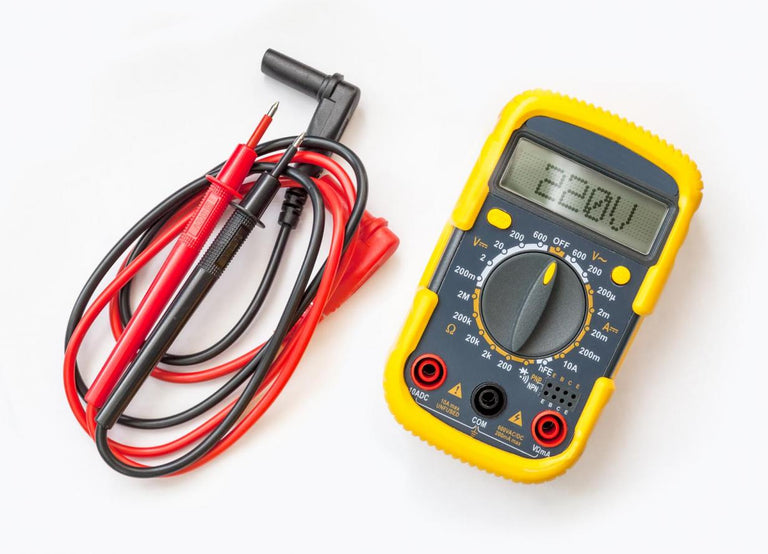

De meeste multimeters hebben een draaischrijf waar je de verschillende eenheden en grootheden kan instellen. Als je niet weet wat de tekentjes en afkortingen betekenen, wordt het aflezen en instellen van de meting erg lastig. Wij zetten deze afkortingen en tekens voor je op een rij, zodat je de spanningsmeter op de juiste manier kan gebruiken.

Eenheden:

  • Volt (V)
  • Ampère (A)
  • Weerstand (Ω)

Grootheden:

  • Micro (μ)
  • Mili (m)
  • Kilo (k)
  • Mega (M)

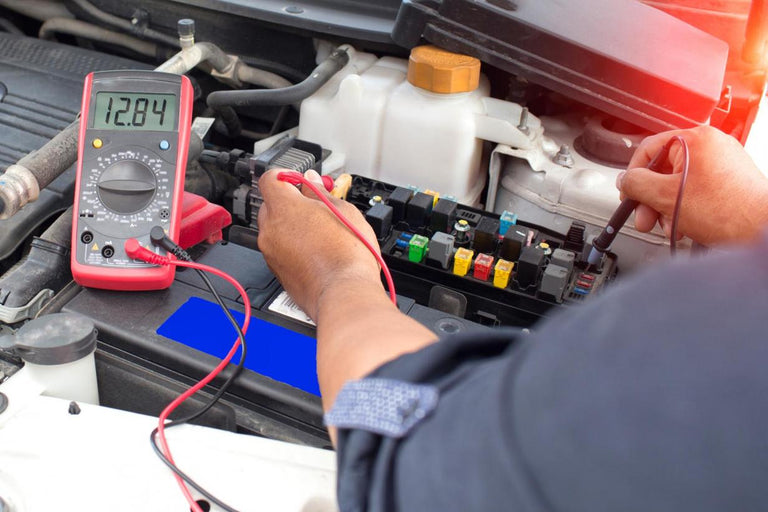

Een spanningsmeter gebruiken

Om een spanningsmeter te gebruiken, moet je de snoertjes aansluiten. Op de multimeter zitten twee snoeren, een rode en een zwarte. Het zwarte snoer stop je bij alle metingen in de COM (common) aansluiting. Het rode snoer sluit je aan bij de grootheid die je gaat meten. Ga je elektrische stroom of weerstand meten? Schakel dan eerst de voeding van de stroomkring uit.

1.    Sluit de zwarte kabel aan op de COM (common) poort
2.    Sluit de rode kabel aan op de V-poort
3.    Selecteer bij het instellen het hoogst mogelijke spanningsbereik
4.    Raak de stroomkring aan met de meetnaalden zo aan dat het apparaat ertussen zit
5.    Kijk naar de meetwaarde en het meetbereik. Het meetbereik kan zo nodig worden aangepast tot de waarde correct wordt weergegeven

Elektrische stroom meten

1.    Zet de voeding van de stroomkring uit en sluit de zwarte kabel aan op de COM-ingang
2.    Sluit de rode kabel aan op de A-ingang
3.    Selecteer bij het instellen het hoogst mogelijke spanningsbereik en stel de multimeter in op gelijkstroom of wisselstroom
4.    Sluit de stroomkring en schakel de voeding weer in
5.    Raak de stroomkring aan met de meetnaalden zo aan dat er geen apparaat ertussen zit
6.    Kijk naar de meetwaarde en het meetbereik. Het meetbereik kan zo nodig worden aangepast tot de waarde correct wordt weergegeven

Weerstand meten

1.    Schakel de voeding van de stroomkring uit
2.    Stel de multimeter in op weerstand (Ω) en selecteer het hoogst mogelijke weerstandsbereik
3.    Sluit de zwarte kabel aan op de COM-ingang
4.    Sluit de rode kabel aan op de Ω-ingang
5.    Raak met de meetnaalden de uiteindes aan van de weerstand die je wil meten
6.    Kijk naar de meetwaarde en het meetbereik. Het meetbereik kan zo nodig worden aangepast tot de waarde correct wordt weergegeven
