Een deurbelknop of bedrade deurbel aansluiten op een transformator

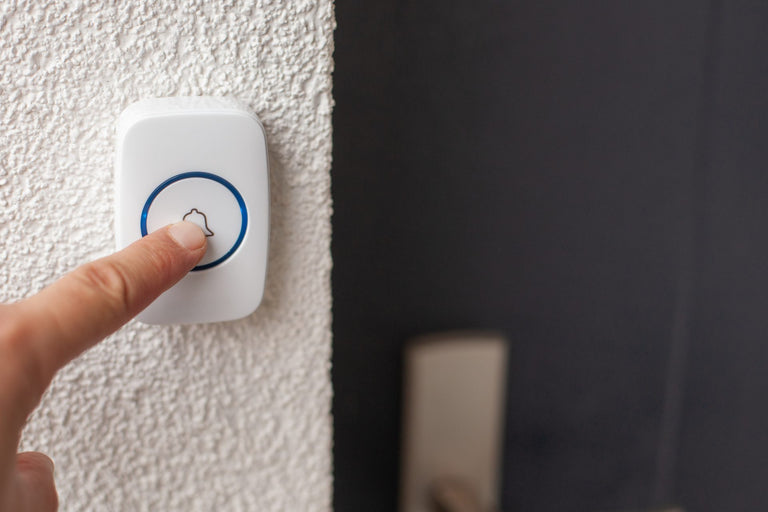

Sta je bij de voordeur te wachten op een pakketje, maar hoor je binnen helemaal niets als je op de knop drukt? Of ben je klaar met die losse batterijen die altijd leeg zijn precies wanneer de postbode aanbelt? Dan is het tijd voor een vaste, bedrade deurbel met een transformator. Met een vaste aansluiting krijgt je deurbel continu stroom. Dat betekent dat hij altijd werkt, zonder dat je ooit nog batterijen hoeft te vervangen. Elektriciteit klinkt voor veel klussers misschien wat spannend, maar met de juiste voorbereiding sluit je een beltrafo binnen een uurtje helemaal zelf aan. Wij leggen je uit wat een transformator precies doet en hoe je gemakkelijk een deurbel kunt aansluiten.

Wat is een beltransformator?

Een beltransformator (vaak beltrafo genoemd) is een klein kastje dat meestal direct in je meterkast zit. Dit apparaatje heeft een heel belangrijke taak: het zet de hoge netspanning van 230 volt uit de stopcontacten om naar een veilige, lage spanning.

De meeste bedrade deurbellen en deurbelknoppen werken namelijk op een spanning van 8, 12 of 24 volt. Sluit je een gewone deurbel rechtstreeks aan op 230 volt? Dan vliegt de bel meteen door het dak en ontstaat er kortsluiting! De transformator beschermt de deurbel dus en zorgt ervoor dat er een veilige zwakstroom naar de voordeur loopt.

Benodigdheden:

  • Transformator
  • Bedrade deurbel en belknop
  • Beldraad (2-aderig)
  • Spanningszoeker
  • Striptang
  • Kleine schroevendraaier
  • Kabelklemmetjes

Stappenplan deurbel aansluiten op transformator

  1. Schakel de stroom uit in de meterkast

    Veiligheid staat voorop als je in de buurt van de meterkast werkt! Zet de juiste groep (of de hoofdschakelaar) uit in de meterkast. Controleer met een spanningszoeker bij de stroomdraden of er echt geen spanning meer op staat.

  2. Monteer de beltransformator

    Klik de beltrafo op de DIN-rail in de meterkast. Sluit de stroomtoevoer (230 V) aan op de ingangszijde van de trafo: de bruine fasedraad op de L-klem en de blauwe nuldraad op de N-klem.

  3. Leg de beldraad naar de deurbel en belknop

    Trek een 2-aderige beldraad van de meterkast naar de gong (de deurbel binnen) en vanaf daar door naar de belknop bij de voordeur.

  4. Sluit de draden aan volgens de stroomkring

    Om de bel te laten afgaan, moet de stroomkring sluiten als je de knop indrukt. Je sluit het kabelnetwerk als volgt aan:

    • Sluit draad 1 aan van de uitgang van de trafo (bijv. de 8V-klem) naar de belknop buiten.
    • Sluit draad 2 aan van de andere kant van de belknop naar de gong binnen.
    • Sluit draad 3 aan van de gong direct terug naar de andere klem op de trafo.

  5. Zet de stroom aan en test het systeem

    Schroef de afdekkapjes van de gong en de belknop vast. Schakel de stroom in de meterkast weer in. Druk op de belknop buiten om te testen of de gong direct een duidelijk signaal geeft!

  6. Werk de beldraad netjes weg

    Beldraad is vrij dun en kun je heel makkelijk uit het zicht wegwerken. Gebruik kleine kabelklemmetjes om de draad strak langs het kozijn en de plinten te spijkeren. Zo voorkom je dat iemand achter de draad blijft haken en de aansluiting weer lostrekt!
