Zo sluit je een UTP-kabel aan op een wandcontactdoos

De standaard UTP-kabels voor een netwerk zijn niet geschikt om rechtstreeks vanuit de muur aan te sluiten op een pc. Soms lijkt dit tijdelijk een goede oplossing, maar de kans op storingen is groot. Om dit te voorkomen monteer je de UTP-kabel op een wandcontactdoos en ga je vanaf daar verder met een patchkabel. Je kunt een UTP inbouwdoos aansluiten, deze ligt verzonken in de muur, of je kiest voor een opbouwdoos. Voor beide opties is de werkwijze gelijk. Volg voor de juiste werkwijze het stappenplan UTP contactdoos aansluiten hieronder.

Dit heb je nodig: schroevendraaier, striptang en een LSA-montagetang

Voordat je begint: de draden

Voordat je begint met het maken van een UTP-aansluiting is het belangrijk dat je weet uit welke draden een UTP-kabel bestaat. Als je de buitenmantel van de kabel verwijdert, komen er vier zogenaamde ‘aderparen’ tevoorschijn. Je ziet de kleuren: oranjewit, oranje, groenwit, groen, blauwwit, blauw en bruinwit, bruin.

Stappenplan UTP wandcontactdoos aansluiten

  1. Demonteer de sokkel en plaats de kabel

    De sokkel bestaat uit drie onderdelen. Haal deze uit elkaar en plaats de kabel langs de draaibare invoer aan de onderkant van de sokkel. Daarboven komt het onderdeel met de aansluitingen. Zorg ervoor dat de kabel lang genoeg is om hem te kunnen strippen en aan te sluiten.

  2. Strip de kabel

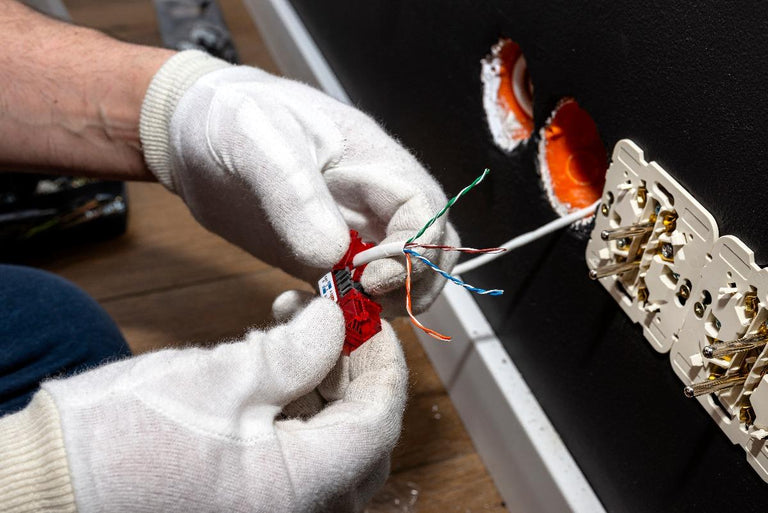

    Nu is het tijd om de buitenkant van de UTP-kabel te strippen. Strip ongeveer 4 tot 5 cm zodat de aders bloot komen te liggen. Haal de aderparen los en plaats de bij de klemmen van de sokkel. Doe dit voorzichtig en in de juiste volgorde:

    bruin-bruinwit-blauwwit-blauw-groen-groenwit-oranje-oranjewit

  3. Klem de aders in de poorten

    Gebruik een LSA-tang om de aders in de juiste poorten te klemmen. Als de aders goed vast zitten, hoor je een klikgeluid.

  4. Plaats de afdekking

    Zitten alle aders op de juiste plaats en zitten ze goed vast, dan is het tijd om de afdekking over de aansluitingen te plaatsen. De drie onderdelen van de sokkel vormen nu weer één geheel. De sokkel plats je in de inbouwdoos en de netwerkaansluiting is klaar voor gebruik.

  5. Plaats de centraalplaat

    Om het geheel mooi af te werken en de aansluiting extra stevigheid te geven plaats je nog een centraalplaat. Deze monteer je gemakkelijk op de sokkel met behulp van een schroevendraaier.
